池や流れの作り方(防水方法に付いて)

庭に水を流したい、池を作りたい。絶対必要なのは防水工事です。
その防水工法には色んな方法があります。モルタル防水、ウレタン防水、コンクリート浸透防水、FRP防水、シート防水などです。
簡易なのはシート防水ですね、既製の防水用シートはネットなどで手に入ります。シート防水の注意点は継ぎ目を作らないこと、紫外線劣化を防ぐこと。
ここでは、FRP防水、モルタル防水の施工例を紹介します。但し、「ココどうなってんの」みたいな大事な部分には触れていません。

FRP防水工法その1

この場所に、この庭を作ります。
この更地に流れのある庭、ビオガーデンを作ります。

日本庭園の施工現場。更地の地面に配管が置かれ、背景には白い和風の塀

完成した流れのある庭園。青々とした苔の上に黒い溶岩石が配置され、木々の間を縫うように水が流れている。手前には濡れた質感の木製デッキと灯篭がある。

まず、土を削ったり盛ったりして、それらしい形を作ります。そこをGRCで固めてしまいます。

池の形に地面が掘り進められ、曲線を描く水路の土台が作られている様子。手前にはコンクリートミキサーやバケツなどの道具が置かれている。

池の底面と側面にコンクリート（モルタル）が塗られた状態。段差や配管が見え、周囲にはカラーコーンが設置されている。

先に固めたGRCとFRP防水を離型するために離型処理します。地震などでGRCにクラック等が入っても防水層に追従させないためです。

池の内側にグレーの防水塗料が隙間なく塗られた様子。表面に光沢があり、滑らかな仕上がりになっている。

池の防水処理のアップ。モルタル層の上にガラス繊維（FRP等）のような補強材と防水層が重ねられている施工段階。

FRP防水を保護するためFRPトップコートで処理。それから、やっと流れの石組みです。

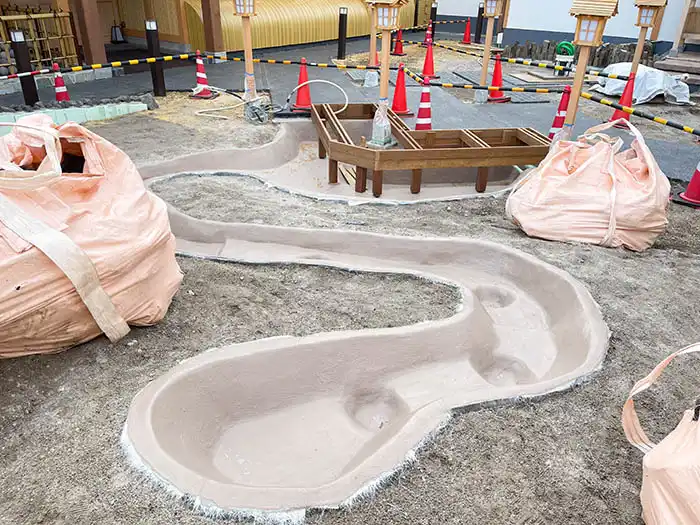

池の内側がベージュ色の防水仕上げ材でコーティングされた状態。周囲の土と馴染む色合いになり、奥には木製デッキの土台が見える。

防水が完了した水路の縁に沿って、黒い溶岩石が並べられ始めている様子。まだ周囲は土のままである。

木を植えます。雑木林にしたいので、ドンドン植えます。シダなど下草も植えます。

石組みの背後に土が盛られ、高木が植えられ始めた様子。背景の塀と石組みの間に立体感が出てきている。

ほぼ完成に近い庭園。作業員が植栽に水をやり、周囲の片付けが行われている。灯篭が立ち、庭全体の形が整っている。

苔を植え付けてビオガーデンの完成です。流れの中に照明も仕込みましたので、夜になると葉がチラチラと揺れて光ります。

美しく整えられた苔庭。黒い溶岩石の間を水が流れており、木製デッキの上に和風の灯篭が立っている。背景には白い塀と緑の樹木が見える。

苔庭を流れるせせらぎのアップ。鮮やかな緑の苔と、濡れて黒光りする石、そして植栽された木々が自然な景観を作り出している。

FRP防水工法その2

この場所に、この庭を作ります。
この庭を完全に改修します。既存のフェンスを取り外し、アスファルトも剥がします。さあー始めます。

住宅の横にある細長い庭の着工前。地面は土のままで、奥には数本の木が植えられている。周囲は木製のフェンスで囲まれている。

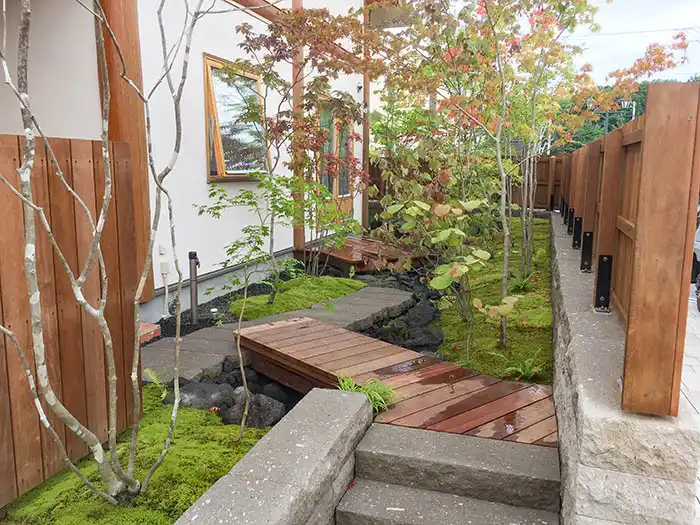

完成した庭。苔が生い茂り、木々の間を抜けるように石組みの流れがある。手前には木製のデッキと階段、奥には建物へ続く小道が見える。

既存の塀に軟石を積んで盛土をします。それから流れの溝を掘ってGRCで形を作ります。そのGRCにFRP防水をします。

庭に沿ってS字型の水路が掘削され、白い下地シートが敷かれた状態。建物の横には木製の支柱が立てられ、施工準備が進んでいる。

掘削された水路に、ベージュ色の防水仕上げが施されている様子。周囲の土は盛り上げられ、法面が形成されている。

ドンドン先に進んでいます。現場で夢中に作業していると写真を撮る事を忘れているからです。軟石の床や張り出しデッキの土台も出来てます。FRP防水にFRPトップコートも出来ていましたので、流れの石を組んで行きます。

防水処理された水路の縁に、大きな石を配置している作業風景。周囲には資材を入れた大きなピンク色の袋や道具が置かれている。

石組みの間に、木製デッキの土台となるフレームが組まれている様子。石と木材が組み合わさる構造が確認できる。

流れの石組みは完成しました。軟石園路や池を渡る木道も完成。

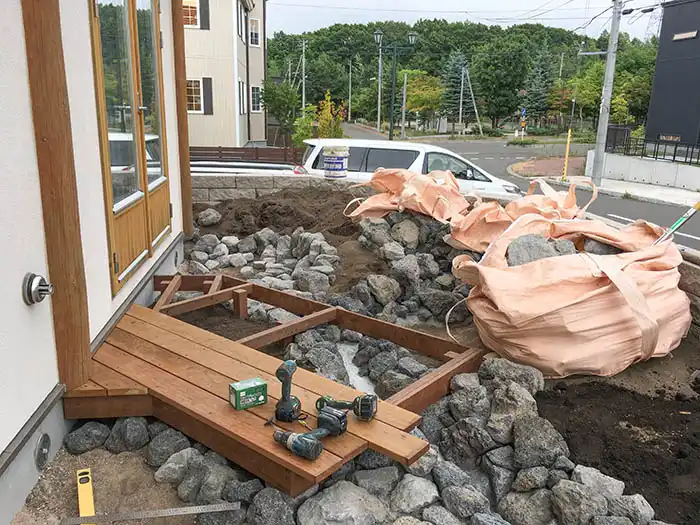

デッキの床板が一部張られ、インパクトドライバーなどの工具が置かれている。周囲ではさらに石が積み上げられ、庭の形が立体になってきている。

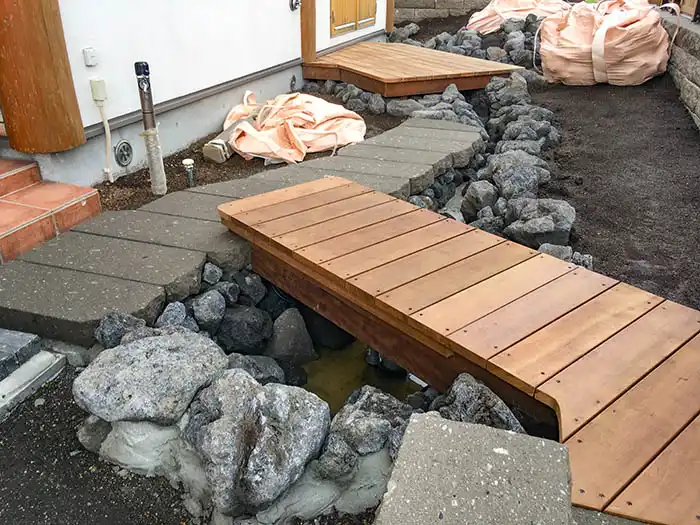

完成に近い木製デッキが水路（流れ）をまたぐように設置されている。デッキの下を水が通る構造になっており、周囲の石組みも整えられている。

木を植えて苔を張って完成です。

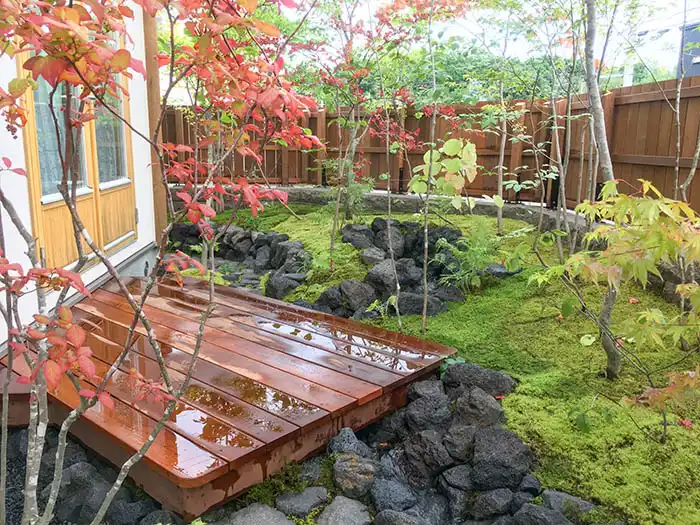

完成した庭の様子。ウッドデッキの横を黒い溶岩石で縁取られた流れが通り、瑞々しい苔と庭木が美しい景観。

別角度から見た完成後の庭。雨に濡れたウッドデッキと、緑豊かな苔、赤く色づき始めた庭木が調和した和モダンな空間。

FRP防水工法その3

施工前のようすです。この法面(崖)を利用して水を流したら、いい感じでしょうね。やってみます。

雑草や低木が生い茂る斜面の前で、メジャーを使って地面のサイズを計測している、池の制作開始前の様子。

斜面の土留め石の周りに防水シートを仮置きし、施工範囲を確認している様子。

崖を少し削ってコンクリートの壁を作りました。水が落ちて池になる部分も掘り下げました。GRC工法で廻りに躯体(池の壁)を作ってます。既存の石や植物は、なるべく残しています。この段階ではグチャグチャです。

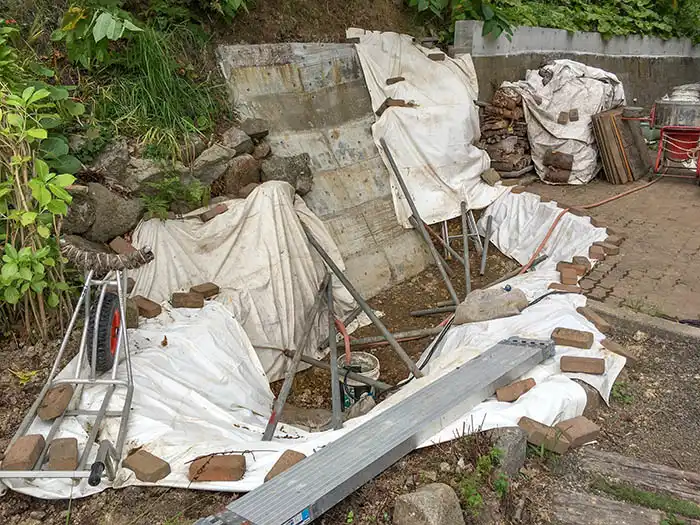

池の土台となる部分を掘削し、全体に白い防水シートを敷き詰め、石やレンガで固定している作業工程。

斜面の滝となる部分にコンクリートパネルを設置し、その隙間をモルタルで埋めて補強している様子。

全体の形が見えてきました。白く見えるのはFRPではありません。秘密の理由で白くしています。黄色く見える所、これがFRP防水部分です。その上のグレーな所はFRP防水を保護する目的でトップコートと言います。

斜面から池の底面にかけて、白い下地材（あるいは防水材）を全面的に塗布した直後の様子。

白い下地の上に、グレーの防水塗料を丁寧に塗り重ねている、防水工事の仕上げ段階。

FRP防水を終えてトップコートも終わりました。この時点で、この変な形のグレーなバスタブが出来た事になります。後はグレーを隠すように石を積んで、また積んで。

防水塗装が完了した池の中に、景石となる自然石を配置し始めている様子。手前には水中ポンプが置かれている。

足場を組み、滝の斜面部分に大量の自然石を積み上げて、リアルな滝の造形を作っている様子。

積んだ石から水が湧き出てくる感じになりました。壁泉っぽい感じ。橋も作りました。橋の下はポンプ室です。写真では水の動きが判りませんね。動画をどうぞ。

積み上げられた岩の間から水が流れ落ち、滝が稼働し始めた様子。隣にはウッドデッキが見える。

完成した滝のアップ。自然石を伝って水が美しく流れ落ち、透明度の高い池に溜まっている様子。

FRP防水工法その4

ビオガーデン施工前の様子
広い庭です。もう一軒家が建ちます。奥の方、半分位にビオガーデン風の水の流れを作ります。

施工前の庭の全景。雑草が生えた平坦な地面に、レンガの小道や物置、植栽がある状態。

庭の一部を片付け、水路を造るための位置決めを行っている準備段階の様子。

流れなので起伏を作ります。その為に廻りにコンクリートで土留めを作ります。それっぽくするため軟石積みもしています。

コンクリートの基礎（土留め）が設置され、水路を掘るための土台が出来上がった状態。

小型のショベルカー（重機）を使い、庭の土を掘り起こして水路の形を整えている掘削作業。

流れなので、高い所から低い所へ溝を掘ります。掘った溝をGRC工法で固めます。

掘削が完了し、なだらかな曲線を描く水路の形が地面に出来上がった様子。

水路の底面にモルタルを塗り、滑らかな下地を作っている工程。

GRCで固めたらFRP防水の下地を作ります。白いのは下地です。黄色いのがFRP防水です。綺麗に仕上げるとウォータースライダーになります。

水路全体に白い防水塗装（あるいは下地処理）が施され、庭の中に白い道が浮かび上がったような状態。

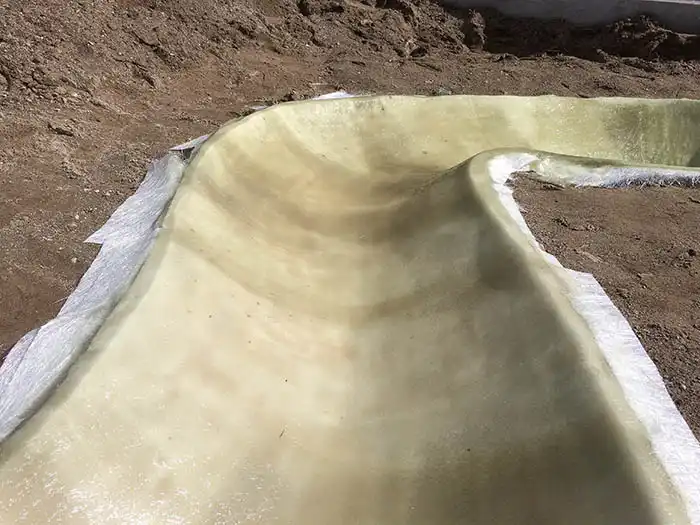

防水層をさらに強化するため、繊維状の素材（FRPなど）を重ねて塗り固めている接写画像。

石組みが終わりました。植栽の前に水を流してみます。水漏れの判定ですが全く判りません。が、漏れない自信は有ります。

庭の土を掘り起こし、中央に石を敷き詰めた流れ（水路）を作っている様子。手前には丸みを帯びた木製のウッドデッキが設置されている。

大きな石を左右に配置して作られた本格的な水路。石の隙間をきらきらと光る水が流れている様子。

植栽して完成です。後は施主が苔を張ったり、雑木の苗を植えたり、山野草を植えたりして楽しんで頂ければ年数が経つ程、いい感じの庭になります。

石組みの水路の周りにカエデなどの樹木が植えられ、木製フェンスで囲まれた庭。石の隙間に苔を配置する作業が行われている。

鮮やかな緑の葉を広げるカエデや様々な樹木が植えられた庭。中央を横切る石組みの水路が、自然な渓流のような雰囲気を演出している。

モルタル防水工法(既存池の改修)

改修前の池です。水が漏れているらしいです。これから水漏れを直します。すごく複雑な形をしています。何トンもある石が組まれています。かなり古い池なので防水と言うより「石をコンクリートで固めました」見たいな感じです。

経年劣化が見られる和風庭園の池の底面。周囲には大きな景石や松、赤カエデが配置されている。

水を抜いた状態の池の底。切り立った景石との境界部分に隙間や劣化が見られ、補修が必要な状態。

既存池水漏れ改修工事前の池の様子
コンクリートにヒビや陥没。そして石にもヒビが、これは苦戦しそうです。とにかく全面的に防水改修します。

池の底面に大きく走るクラック（ひび割れ）。漏水の原因となる箇所を確認している様子。

水が流れていない状態の滝石組み。石の積み重なりや接合部の状態を詳細に調査。

滝の部分は石同士を固定するためSUSアンカーで補強します。そしてアンカーをSUS棒で溶接して繋げます。それからモルタルで固定します。

石と石の隙間に鉄筋（アンカー）を打ち込み、新しいコンクリートとの密着性を高める補強作業。

複雑に入り組んだ岩の隙間に鉄筋を配し、構造を強化しながら防水下地を作る工程。

池底はヒビが多いので、新しい防水層は既存の池底と完全に分離して作ります。壁部分も防水します。なるべく石肌を見せたいのですが、石の割れやヒビや穴はなんとかしないとマズイので、やむなく防水しています。

配筋の上からモルタルを塗り込み、池の底面を再構築している様子。左奥にはブロックでの土台作りも見える。

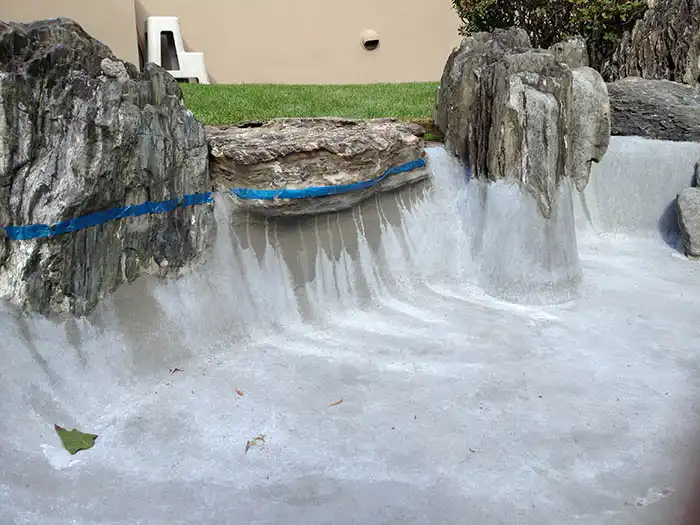

石の表面を養生テープで保護し、立ち上がり部分まで丁寧に防水材を塗布した状態。

漏水試験のため、滝に水を流して見ます。しかし、漏水の判別は出来ませんね、よほどの量が漏れていないと判りませんから、まあ気休めです。改修工事、たぶんバッチリです。

補修工事が完了し、岩肌を滑らかに水が流れ落ちる美しい滝の全景。

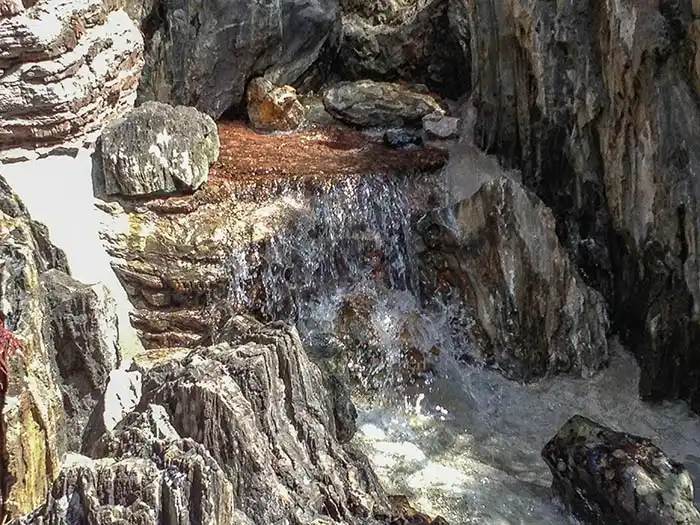

補修した石組みの間を勢いよく流れる水。漏水がなく、計画通りに水が流れている様子。
